Overspanningsbegrenzer

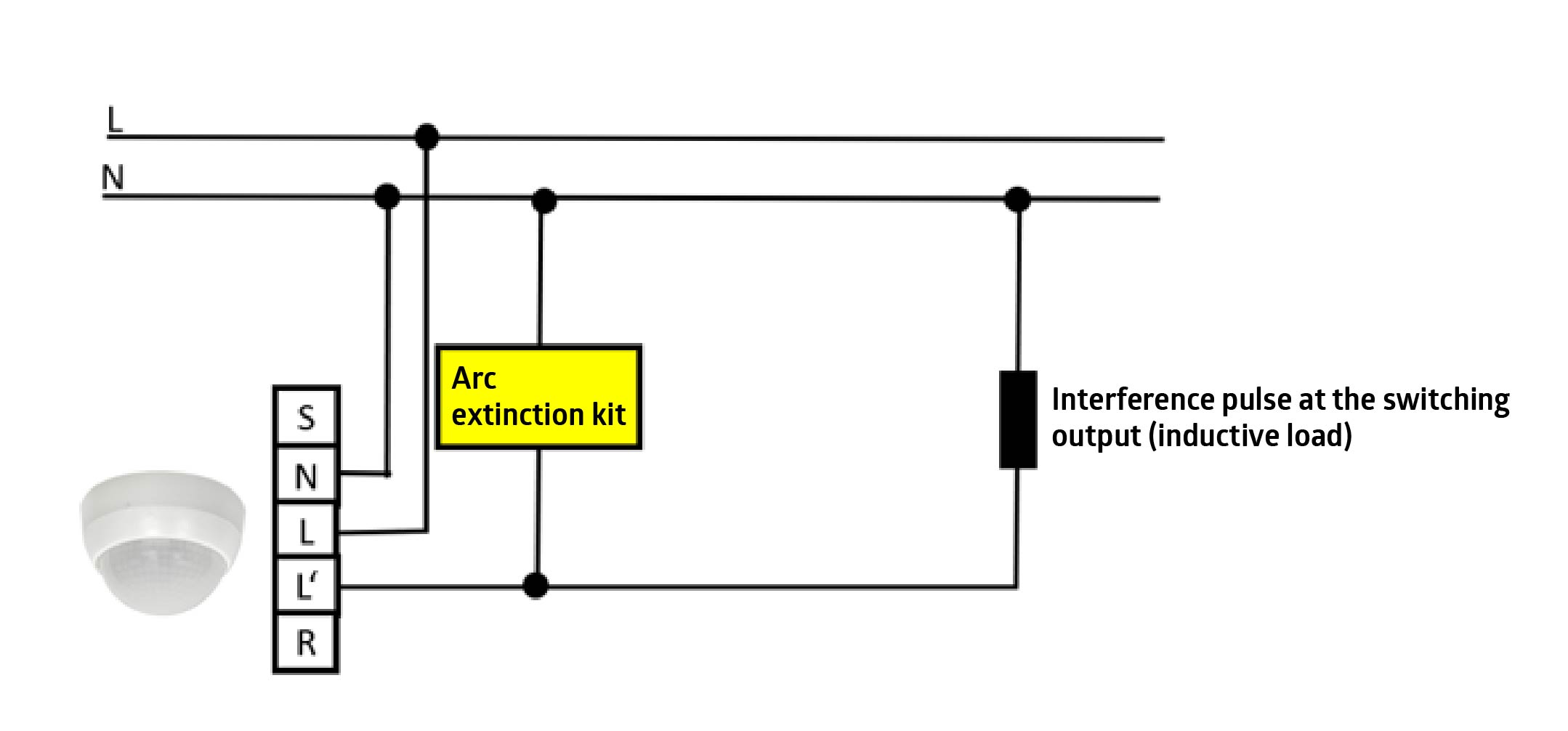

Geval 1: Inductieve belastingen schakelen

Tegenwoordig worden bijna uitsluitend elektronische voorschakelapparaten geschakeld. Daarom zijn onze detectoren geoptimaliseerd voor capacitieve belastingen. Bij capacitieve belastingen treden hoge inschakelstromen op. Nuldoorgangsschakeling beschermt het relais tegen schade. Een gevolg is echter dat inductieve belastingen, zoals conventionele voorschakelapparaten, voorschakelapparaten met laag verlies of schakelaars, problemen kunnen veroorzaken. Wanneer de detector wordt uitgeschakeld, wordt er een zogenaamde puls gegenereerd die de passief infrarood (PIR) sensor kan beïnvloeden. Hierdoor detecteert de detector een nieuwe beweging en wordt de verlichting weer ingeschakeld.

In plaats van analoge PIR-sensoren worden nu digitale PIR-sensoren gebruikt die minder gevoelig zijn voor dergelijke interferentie.

Als een detector door een inductieve belasting de verlichting weer inschakelt onmiddellijk nadat deze is uitgeschakeld, kan dit worden verholpen door een extra bluselement. Hiervoor moet een vlamboogdoving worden geïnstalleerd op de detectoruitgang L' en de nulleider N zo dicht mogelijk bij de detector.

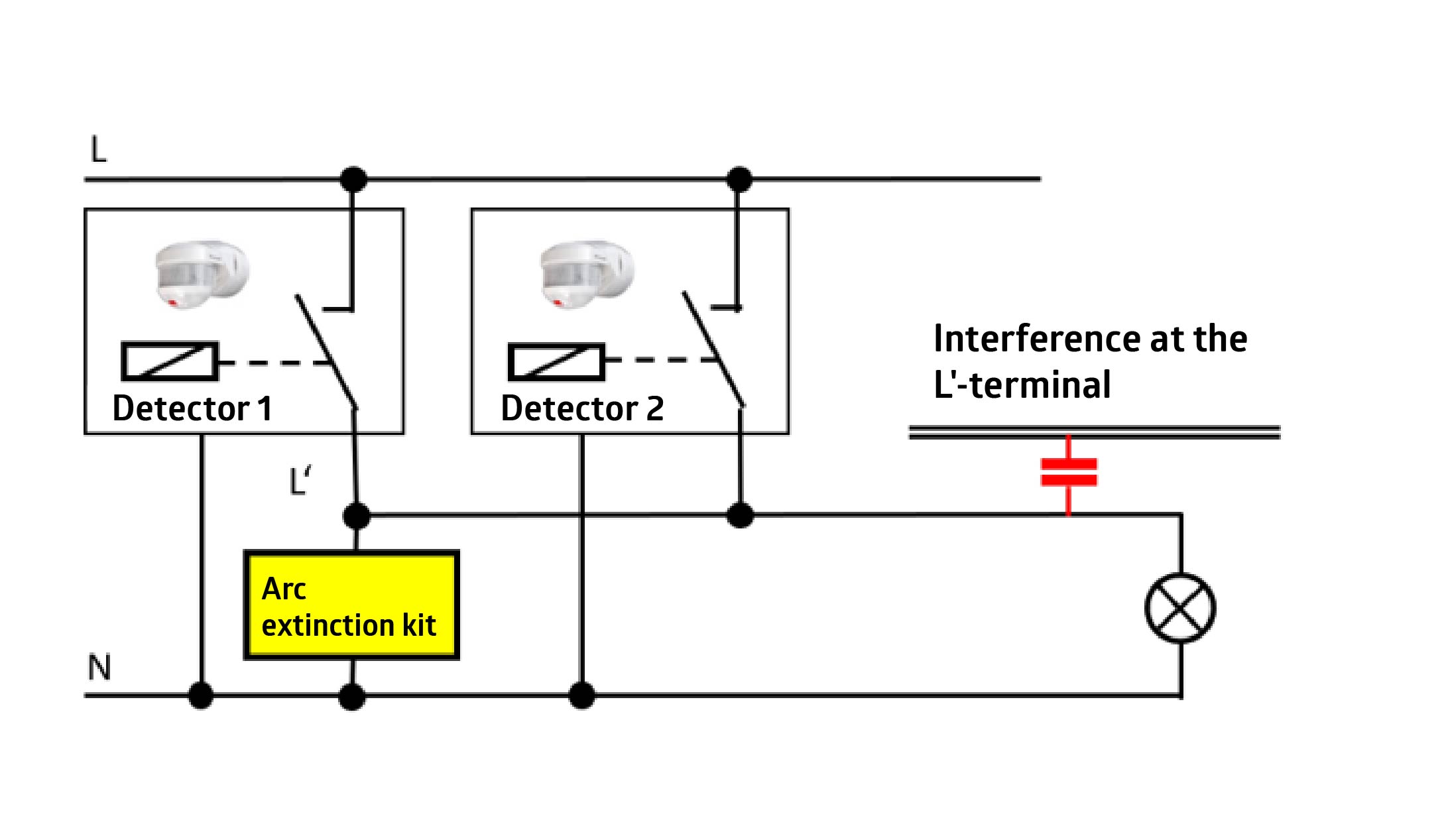

Geval 2: L'-bewaking

Detectoren kunnen parallel worden aangesloten op de L'-uitgang. Lichtmeting speelt echter ook een rol bij detectoren: Een detector schakelt de verlichting alleen in als de gemeten lichtsterkte onder de ingestelde waarde ligt, d.w.z. de detector rekent te donker. Als de verlichting wordt ingeschakeld door een detector M1, is deze vervolgens te helder voor een parallel geschakelde detector M2. Zodra de beweging in het detectiebereik van M2 komt, zal deze het licht niet meer inschakelen. Ondanks de beweging zal het systeem (detector M1) de verlichting na afloop van de nalooptijd uitschakelen. Pas dan kan M2 reageren, want het is nu weer donker.

Het licht voor een korte tijd uitschakelen is niet gewenst omdat er nog steeds beweging is binnen het gezamenlijk bewaakte gebied. De L'-bewaking herkent of een parallel aangesloten detector al L' heeft geschakeld. In dat geval schakelt M2 zijn lichtmeting uit en functioneert het als slave-apparaat voor de vervolgtijd die op dat moment loopt.

De L'-bewaking is echter gevoelig voor koppeling van spanningen (inductieve/capacitieve restspanningen) op de L'-lijn. Koppeling van spanningen kan optreden wanneer lijnen parallel worden gelegd. Een overspanningsbegrenzer kan deze stoorspanning wegfilteren. Hiervoor moet hij geïnstalleerd worden tussen L' en de nulgeleider N, zo dicht mogelijk bij de parallel geschakelde detectoren.

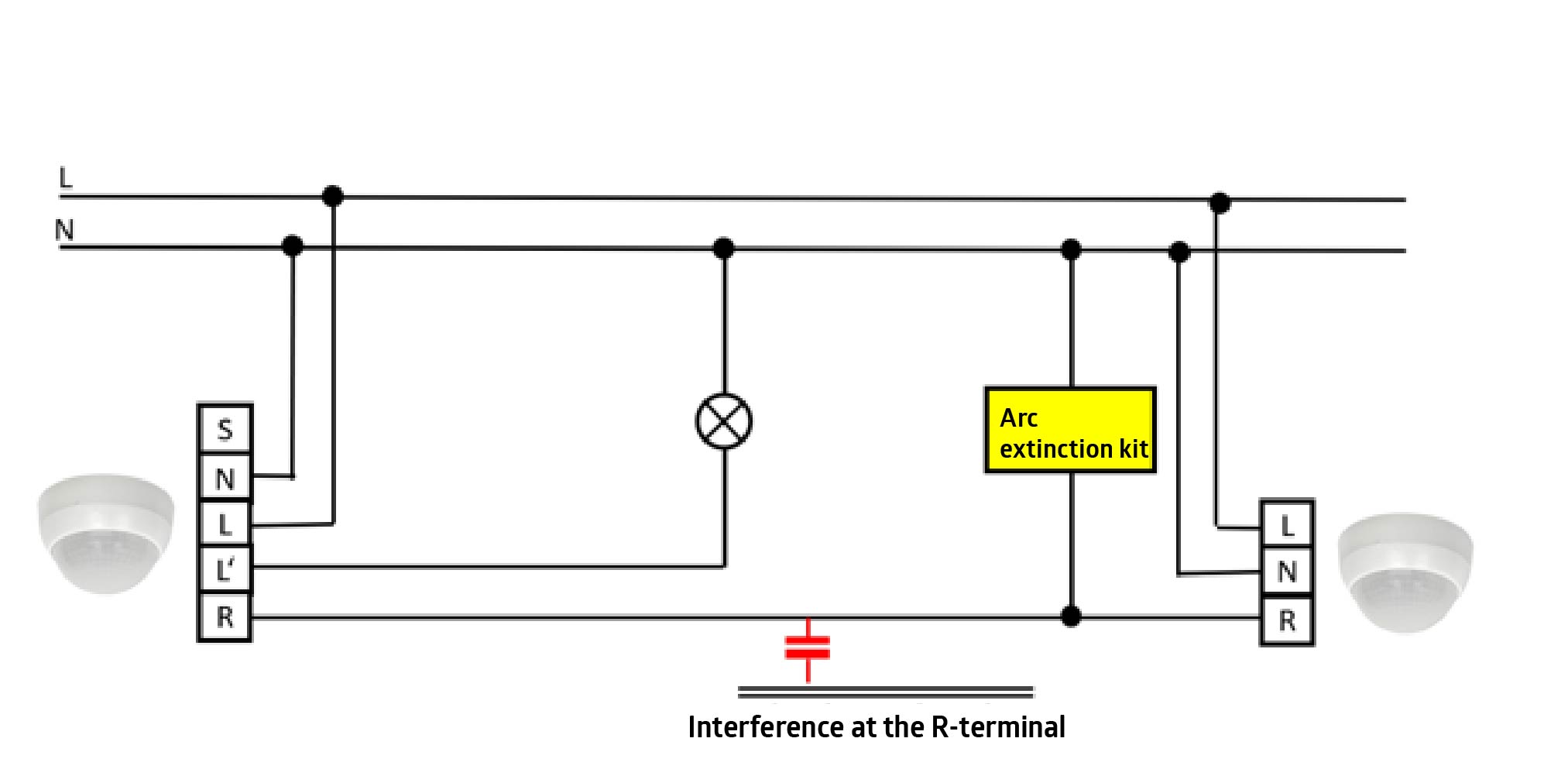

Geval 3: Master/slave-schakeling

Stoorspanningen op de slave-lijn (R) beïnvloeden het master/slavecircuit. Een slave-apparaat stuurt zijn informatie alleen naar de master als de lijn R "vrij" is, d.w.z. als er geen ander apparaat zendt. Als de stoorspanning op het slave-apparaat te hoog is, zal het geen signalen meer versturen. Een beweging in het detectiebereik van het slave-apparaat zal er dan niet toe leiden dat de master de verlichting inschakelt, zelfs als de omgevingshelderheid lager is dan de waarde die is ingesteld op het master-apparaat. Een overspanningsbegrenzer in de buurt van het slave-apparaat tussen de R-lijn en de nulleider N kan een oplossing bieden.

Door een stoorspanning op de master/slave-ingang wordt de verlichting permanent ingeschakeld. In dit geval wordt de overspanningsbegrenzer geïnstalleerd in de buurt van het masterapparaat, ook tussen de R-lijn en de neutrale N-geleider.

Een stoorspanning op de slave-lijn wordt aangegeven door het regelmatig knipperen van de slave-LED bij afwezigheid van beweging.

Er kunnen echter ook stoorspanningen optreden als het slave-apparaat informatie over gedetecteerde beweging met te korte intervallen verstuurt. In dit geval wordt aanbevolen om de pulspauze op het slave-apparaat in te stellen op 9 seconden (fabrieksinstelling).

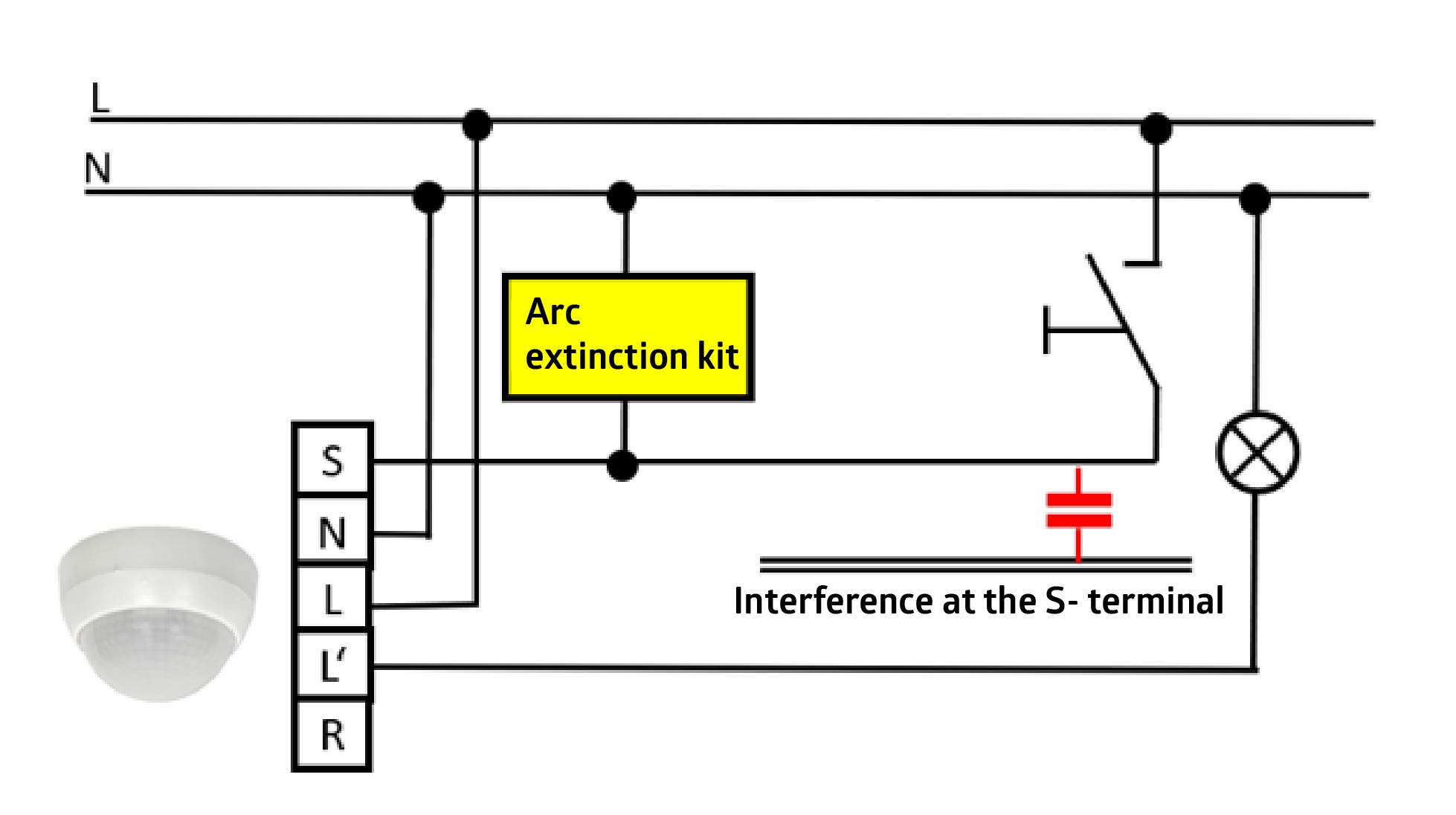

Geval 4: Drukknopingang

Er kunnen ook stoorspanningen optreden op de drukknoplijn (S). Deze geven aan de detector door dat de drukknop voor handbediening permanent ingedrukt is.

Een overspanningsbegrenzer tussen de S-lijn en de nulleider N in de buurt van de detector kan dit ook verhelpen.
