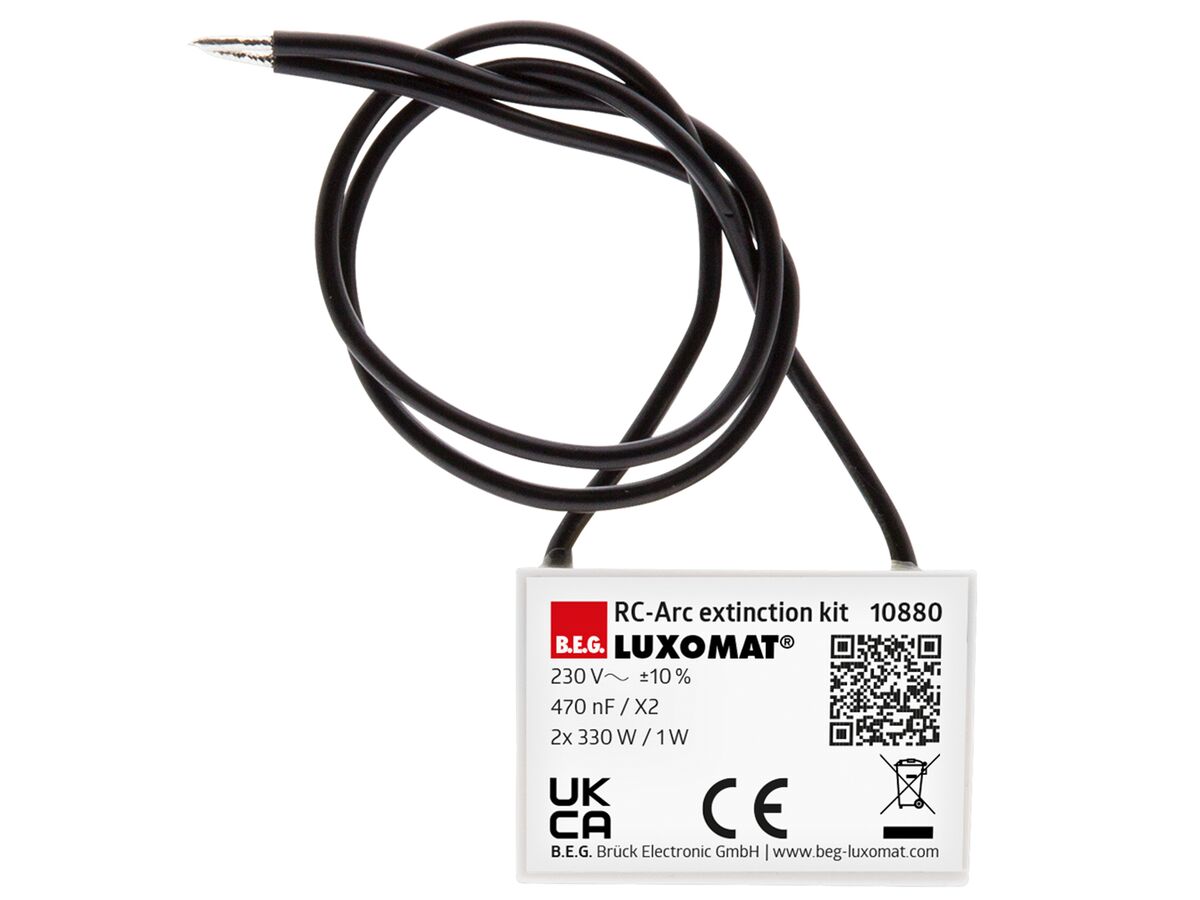

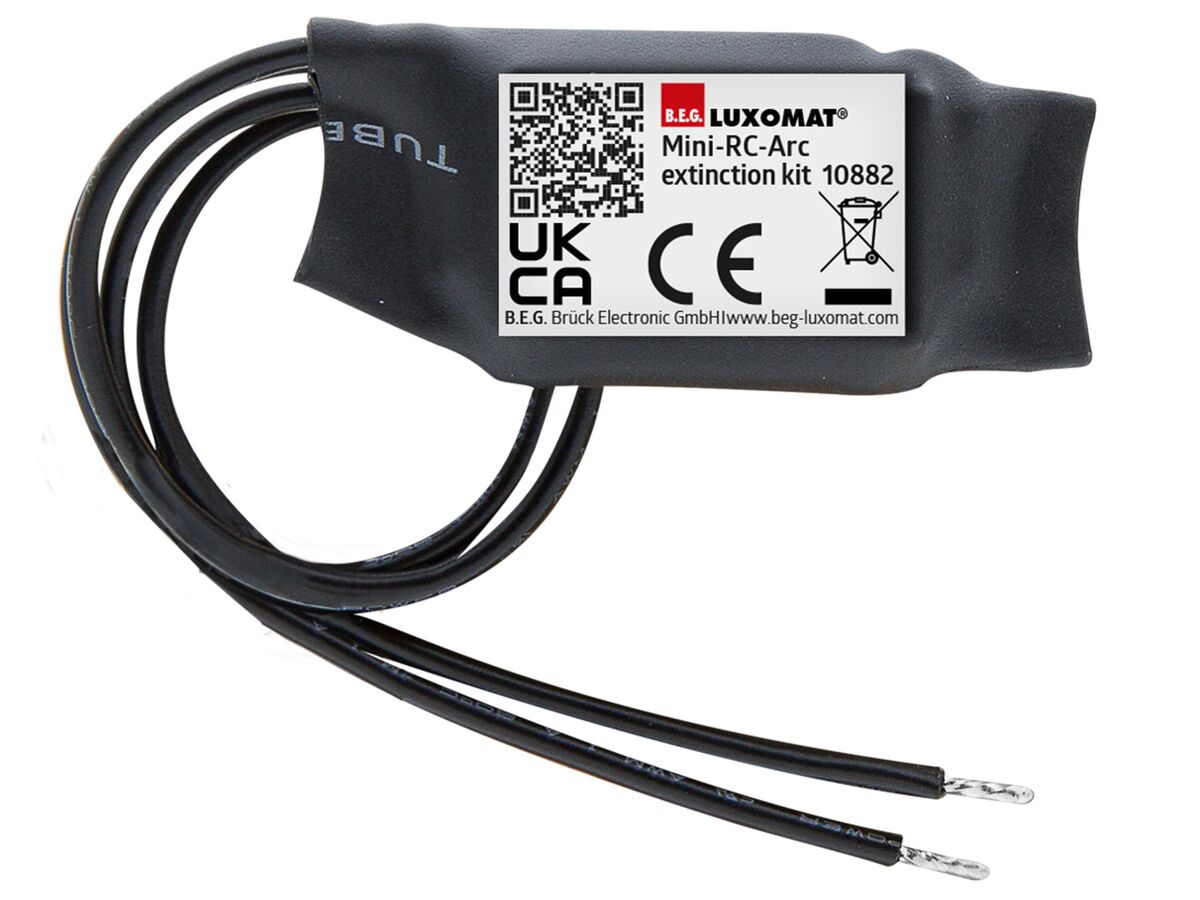

Löschglieder

Fall 1: Schalten von induktiven Lasten

Da heutzutage fast ausschließlich EVGs geschaltet werden, sind unsere Melder für kapazitive Lasten optimiert. Bei kapazitiven Lasten treten hohe Einschaltströme auf. Nulldurchgangsschaltungen schützen das Relais vor Schäden. Diese Maßnahme hat allerdings zur Konsequenz, dass induktive Lasten, wie z.B. KVGs, VVGs oder Schütze, zu Problemen führen können. Beim Ausschalten entsteht ein sogenannter Impuls, der den Passiv-Infrarot-(PIR-) Sensor beeinflussen kann. Der Melder erkennt dadurch eine neue Bewegung und schaltet die Beleuchtung erneut ein.

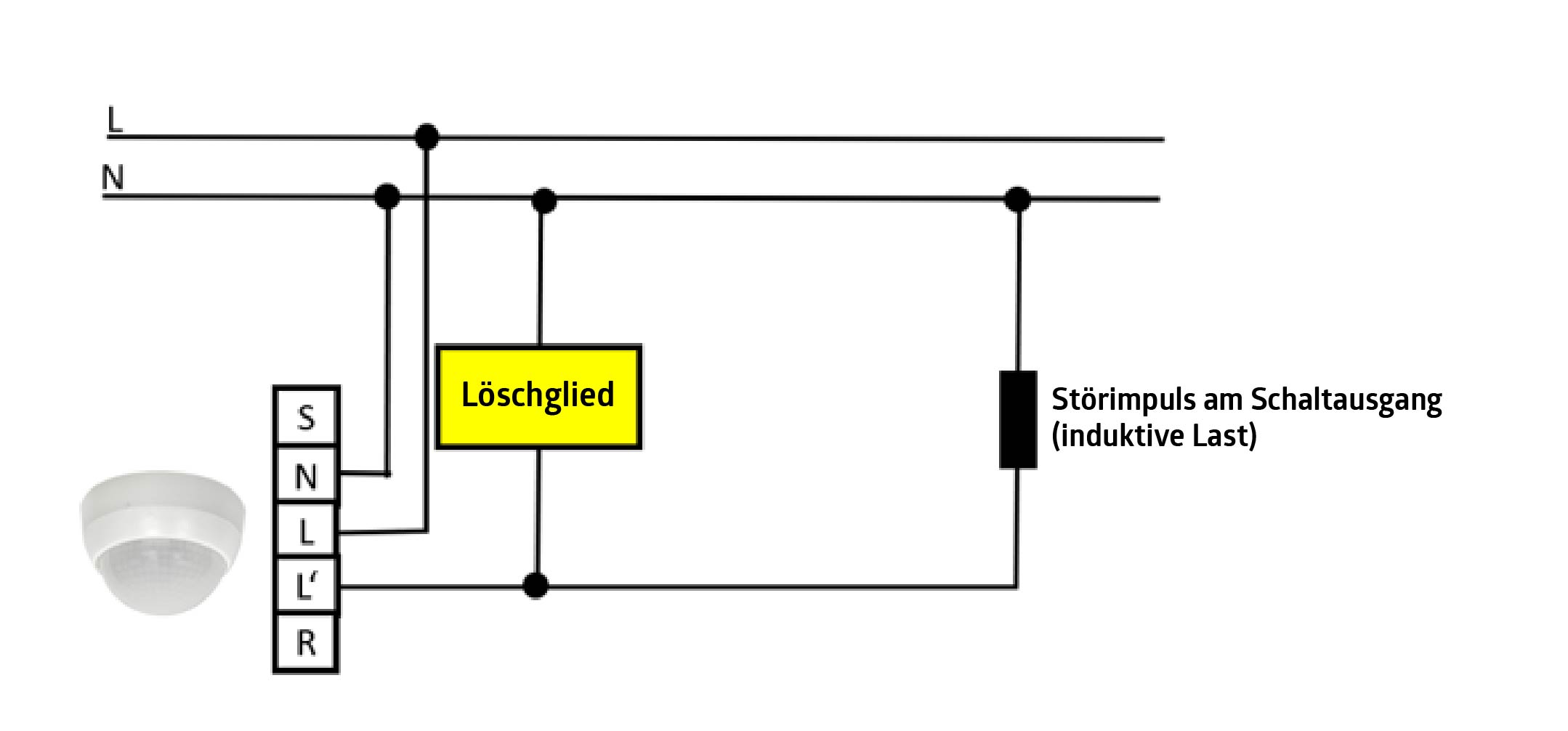

Statt analoger PIR-Sensoren werden mittlerweile digitale PIR-Sensoren eingesetzt, die gegen solche Störungen unempfindlicher sind. Schaltet ein Melder aufgrund einer induktiven Last nach dem Ausschalten der Beleuchtung diese sofort wieder ein, kann durch ein zusätzliches Löschglied Abhilfe geschafft werden. Hierzu muss ein Löschglied am Melderausgang L‘ und dem Nullleiter N möglichst nah am Melder eingebaut werden.

Fall 2: L‘-Überwachung

Melder können am L‘-Ausgang parallelgeschaltet werden. Bei Meldern spielt allerdings auch die Lichtmessung eine Rolle: Ein Melder schaltet die Beleuchtung nur ein, wenn die gemessene Helligkeit unter dem eingestellten Wert liegt, er also zu dunkel erkennt. Wird von einem Melder M1 das Licht eingeschaltet, so ist es einem parallelgeschaltetem Melder M2 ab dann zu hell. Sobald die Bewegung in den Erfassungsbereich von M2 übergeht, wird dieser die Beleuchtung nicht mehr einschalten. Trotz Bewegung wird das System (Melder M1) nach Ablauf der Nachlaufzeit die Beleuchtung ausschalten. Erst dann kann M2 reagieren, da es nun wieder dunkel ist.

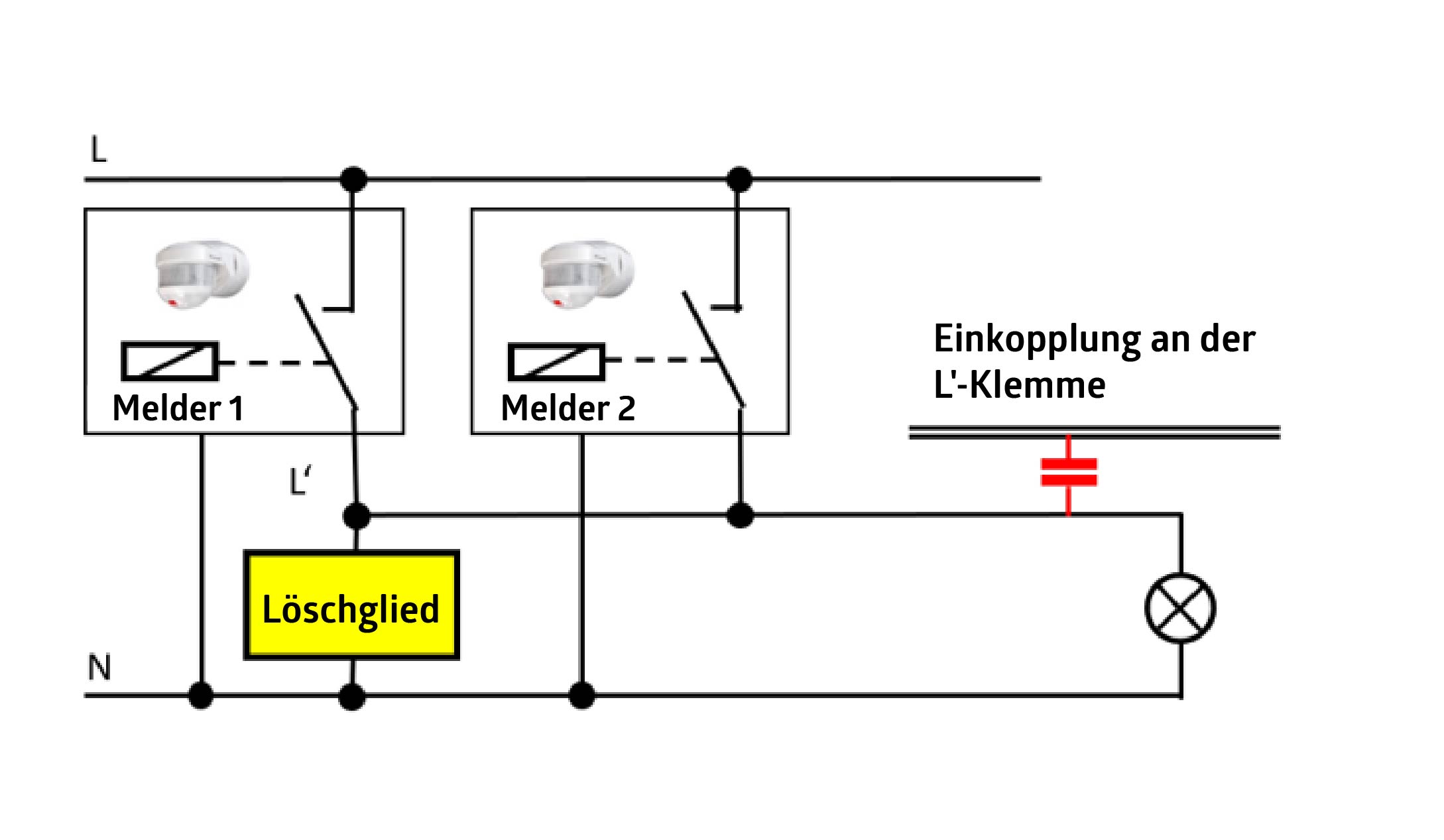

Das kurzzeitige Ausschalten des Lichtes ist aber nicht erwünscht, da ja noch Bewegung innerhalb des gemeinsam überwachten Bereichs stattfindet. Die L‘-Überwachung erkennt, ob ein parallelgeschalteter Melder bereits L‘ geschaltet hat. In diesem Fall deaktiviert M2 seine Lichtmessung und funktioniert für die gerade laufende Nachlaufzeit wie ein Slave-Gerät. Die L‘-Überwachung ist aber anfällig für Einkopplungen von Spannungen (induktive/kapazitive Restspannungen) auf der L‘-Leitung. Einkopplungen von Spannungen können entstehen, wenn Leitungen parallel verlegt sind. Ein Löschglied kann diese Störspannung wegfiltern. Dazu muss es zwischen L‘ und dem Neutralleiter N möglichst nah an den parallelgeschalteten Meldern eingebaut werden.

Einkopplungen von Spannungen können entstehen, wenn Leitungen parallel verlegt sind. Ein Löschglied kann diese Störspannung wegfiltern. Dazu muss es zwischen L‘ und dem Neutralleiter N möglichst nah an den parallelgeschalteten Meldern eingebaut werden.

Fall 3: Master/Slave-Schaltung

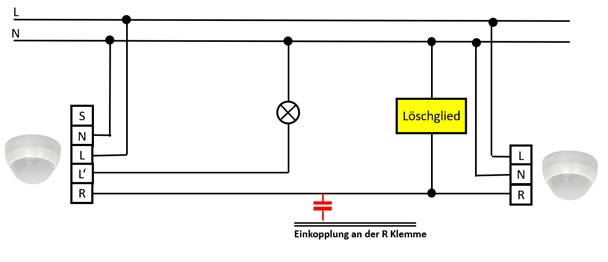

Störspannungen auf der Slave-Leitung (R) beeinflussen die Master/Slave-Schaltung. Ein Slave-Gerät sendet seine Informationen nur an den Master, wenn die R-Leitung „frei“ ist, d.h., wenn kein anderes Gerät sendet. Liegt nun eine zu hohe Störspannung am Slave-Gerät an, sendet es keine Signale mehr. Eine Bewegung im Erfassungsbereich des Slave-Geräts führt dann nicht dazu, dass der Master die Beleuchtung einschaltet, auch wenn die Umgebungshelligkeit unter dem am Master-Gerät eingestellten Wert liegt. Ein Löschglied in der Nähe des Slave-Geräts zwischen der R-Leitung und dem Neutralleiter N kann Abhilfe schaffen.

Durch eine Störspannung am Master/Slave-Eingang wird die Beleuchtung permanent eingeschaltet. In diesem Fall wird das Löschglied in der Nähe des Master-Geräts eingebaut, ebenfalls zwischen der R-Leitung und dem Neutralleiter N. Eine Störspannung auf der Slave-Leitung ist am regelmäßigen Blinken der Slave-LED bei fehlender Bewegung zu erkennen. Störspannungen können aber auch entstehen, falls das Slave-Gerät in einem zu kurzen Intervall Information über erkannte Bewegung sendet. Hier empfiehlt es sich, die Impulspause beim Slave-Gerät auf 9 Sekunden (Werkseinstellung) einzustellen.

Fall 4: Tastereingang

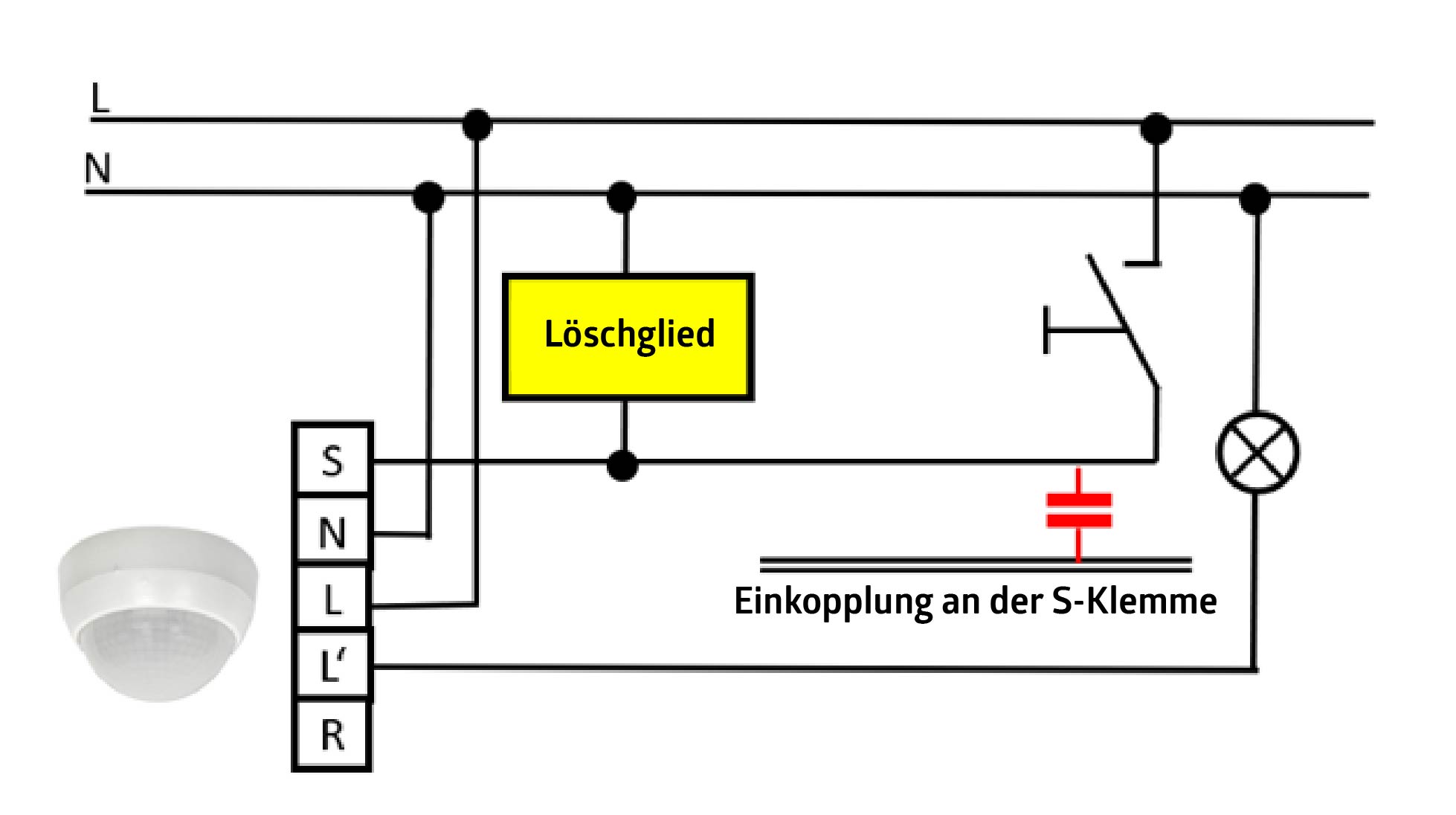

Auch auf der Tasterleitung (S) können Störspannungen auftreten. Diese signalisieren dem Melder, dass der Taster für manuelle Bedienung permanent gedrückt ist.

Ein Löschglied zwischen S-Leitung und Neutralleiter N nah beim Melder kann auch hier Abhilfe schaffen.
