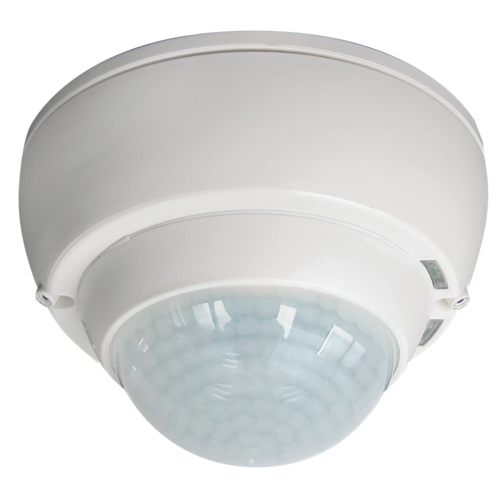

92743 EAN: 4007529927432 PD4-M-DAA4G-AP

Alimentazione: 110 – 240 V AC 50 / 60 Hz
Dimensioni: AP= Ø 124 x 85 mm
Potenza assorbita: ca. 0.4 W

Caratteristiche
Descrizione
Accessori
Scaricamento
Panoramica della gamma

Designazione	Valore
Alimentazione:	110 – 240 V AC 50 / 60 Hz
Dimensioni:	AP= Ø 124 x 85 mm
Potenza assorbita:	ca. 0.4 W
Area rilevamento:	orizzontale 360° (Montaggio a soffitto)
Raggio d'azione:	Massima Ø 24 m trasversale Massima Ø 8 m frontale Massima Ø 6.4 m presenza fissa
Area di rilevamento tangenziale:	450 m² / 2.5 m Altezza di fissaggio
Altezza installazione consentita min./max./suggerita per la miglior performance:	2 m / 10 m / 2.5 m
Classe / Grado protezione:	AP= IP20 / Classe II
Resistenza agli urti:	IK04
Temperatura funzionamento:	-25 °C a +50 °C
Involucro:	Involucro in pregiato PC resistente ai raggi UV
Colore di materiale:	bianco opaco, simile a RAL9010
:	DALI Indirizzabili
Uscita DALI:	fino a 64 DALI alimentatori elettronici raggruppabili in 3 gruppi DALI più un canale per illuminazione lavagna o HVAC
Ritardo spegnimento:	1 min – 150 min (zona luci)
Luce orientamento:	10 – 30 % / OFF / 5 min – 60 min / ∞
Nivel de luminosidad deseado:	10 – 2000 Lux
:	Relè NO (potenziale zero)
Carico di contatto:	2300 W, cos φ = 1 1150 VA, cos φ = 0.5 300 W LED
Ritardo spegnimento:	5 s – 120 min (HVAC)
Misurazione mista della luce:	Misurazione mista della luce

Soluzione DALI compatta flessibile e adatto per aule scolastiche, sale conferenza e ampi uffici

Rilevatore di presenza ad alta sensibilità per l'indirizzamento automatico di max 64 EBs DALI suddivisibili in max 4 gruppi di controllo.

Facile e veloce indirizzamento e messa in servizio tramite Smartphone/tablet con App gratuita (Android, iOS) -non necessita PC o software

3 zone di illuminazione:
A) per l'illuminazione principale a dimmerazione costante e spegnimneto su tre gruppi DALI indirizzati.
B) per ulteriore gruppo DALI o luce lavagna.
C) Per utenza o luce lavagna.

Relè ad alto potere di interruzione con diverse modalità operative, ad es. sconnessione elettrica EBs DALI, HVAC, Luce lavagna.

Accensione, spegnimento e dimmerazione manuale tramite comuni pulsanti NA

Possibilità di ampliamento del campo di rilevamento con un massimo di 4 dispositivi slave PD4-SDAA4G

La gamma completa delle funzioni può essere attivata solo utilizzando IR-Adapter o l'adattatore BLE e uno smartphone o tablet compatibile (Android, iOS).

Il sensore di luce esterno può essere ruotato di 45 °

Prevenzione del consumo del sistema di illuminazione in standby secondo EnEV DIN V 18599-4

Settori d'impiego:
sale conferenze, classrooms/seminar Rooms

93067

BLE-IR-Adapter

Dimensioni: 40 x 55 x 103 mm
Colore di materiale: nero
Frequenza: 2.4 GHz Banda ISM, GFSK 0.2 dBm + 5.3 dBi = 5.5 dBm

Vai al prodotto

92386

Base IP54 PD4-TRIO-AP

Classe / Grado protezione: IP54
Involucro: Involucro in pregiato PC resistente ai raggi UV
Colore di materiale: bianco

Vai al prodotto

92467

Griglia protezione BSK (Ø 164 x 143 mm)

Dimensioni: Ø 164 x 143 mm
Resistenza agli urti: IK09
Involucro: Cestello di protezione

Vai al prodotto

92199

Griglia protezione BSK (Ø 200 x 90 mm)

Dimensioni: Ø 200 x 90 mm
Resistenza agli urti: IK09
Involucro: Cestello di protezione

Vai al prodotto

Di prossima disponibilità!

93179

Set di montaggio del pendolo PD2/3/4 AP

Dimensioni: 1 : Ø 113 x 79 mm, 2 : Ø 113 x 34 mm
Involucro: Involucro in pregiato PC resistente ai raggi UV
Colore di materiale: bianco, simile a RAL9010

Vai al prodotto

Tender document 92743 Scaricamento

CE declaration of conformity 92743 (en) Scaricamento

Breve manuale Scaricamento
