Producto descatalogado

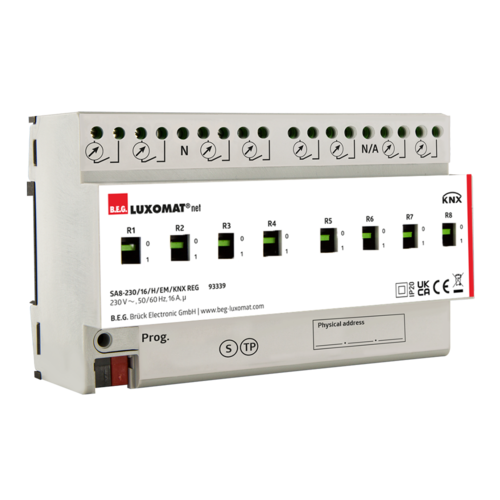

93339 EAN: 4007529933396 SA8 - 230 / 16 / H / EM / KNX REG

  • Tensión de alimentacón: via bus KNX
  • Dimensiones: 93339= 90 x 144 x 64 mm (8 módulos)
  • Consumo de corriente: 5 mA típico
    20 mA máx.
Bezeichnung
SA8 - 230 / 16 / H / EM / KNX REG
SA4 - 230 / 16 / H / KNX REG
Mostrar opciones disponibles
 SA4 - 230 / 16 / H / EM / KNX REG
Mostrar opciones disponibles
 SA4 - 230 / 16 / H / KNXs REG
Mostrar opciones disponibles
 SA8 - 230 / 16 / H / KNXs REG SA12 - 230 / 16 / H / KNXs REG
Mostrar opciones disponibles
 SA8 - 230 / 16 / H / KNX REG
SA8 - 230 / 16 / H / EM / KNX REG
SA1-230 / 16 / H / RF-KNXs
Mostrar opciones disponibles
Número de canales
8
4
Mostrar opciones disponibles
8
12
Mostrar opciones disponibles
 1
Mostrar opciones disponibles
Designación Valor
Tensión de alimentacón: via bus KNX
Dimensiones: 93339= 90 x 144 x 64 mm (8 módulos)
Consumo de corriente: 5 mA típico
20 mA máx.
Consumo tipico: 0.15 W
Grado de protección / Clase: 93339= IP20 / Clase II
Temperatura ambiental: -5 °C a +45 °C
Color de material: gris
KNX TP 256: Si
Conexionado y cables: 0.2 ... 4.0 mm² rígido
0.25 ... 2.5 mm² cable fino (con o sin puntera), USB
: Canal 1 a Canal 4 ó 8
Potencia de conmutación: 3680 W, cos φ = 1
Pico de arranque máx. Ip (150 µs) = 600 A
Tipo de contacto: Contactos µ, libre de potencial contacto NA, (si se conecta el neutro, el canal 1 deja de ser libre de potencial y sirve para determinar automáticamente la ubicación de la fase)
Salidas: 90139= 4 Salidas de conmutación
93339= 8 Salidas de conmutación
: Medición de corriente
: Medición del valor efectivo
Rango de medición: 10 mA ... 20 A AC (no DC)
Exactitud de la medición para tipol. seno AC: 3% del nivel de corriente actual ± 20 mA
Frecuencia: 50/60 Hz
: Medición de energía activa
: Opcionalmente sin reconocimiento del estado de la fase entre corriente y voltaje o con reconocimiento del estado de fase (input via ETS).
Rango de medición: 2 W ... 4600 W AC (no DC)
Exactitud de la medición para tipol. seno AC: 5 % del valor de potencia actual ± 5 W
Frecuencia: 50/60 Hz

Actuador de conmutación para conmutación de cargas

Módulo de anchura 72 mm (4TE,  SA4 - 230 / 16 /) o 144 mm (8 TE, SA8 - 230 / 16 /) para montaje en carril DIN (TH35 EN 60715) en cuadro de distribución

Medición de corriente basada en transformador (± 10mA)

Medición del valor efectivo auténtico (Corriente)

Medición de energía activa de voltaje síncrono

El aparato dispone de cuatro (SA4 - 230 / 16 /) u ocho (SA8 - 230 / 16 /) contactos independientes NA libres de potencial

Los contactos de conmutación están optimizados para cargas capacitivas

Pulsadores para conmutación manual incluso sin tensión en el bus

El actuador de conmutación se alimenta vía bus KNX, por lo que no necesita alimentación adicional

La conexión de las salidas se realiza vía bornas de tornillo

Se asume que la tensión es sinusoidal. Para los canales 2...4, se puede ajustar el desplazamiento de fase mediante ETS cuando se utilizan conductores de fase diferentes (corriente alterna trifásica).

Generar documento de prescripción 93339 Descargas
CE declaration of conformity 93339 (en) Descargas
Breve manual Descargas
B.E.G. KNX information (EN) Descargas
Bancos de datos del producto KNX Descargas
