| product-isSet | |||
|---|---|---|---|
| Bezeichnung | PD4N-BMS DALI-2 Set 93546-93743 | PD4N-BMS DALI-2
Art.No. 93546 |
Korridorlinse PD4N Typ A, Abdeckring
Art.No. 93743 |
 |
 |
||
| Spannung | vom DALI-Bus, max. 22.5 V DC | vom DALI-Bus, max. 22.5 V DC | |

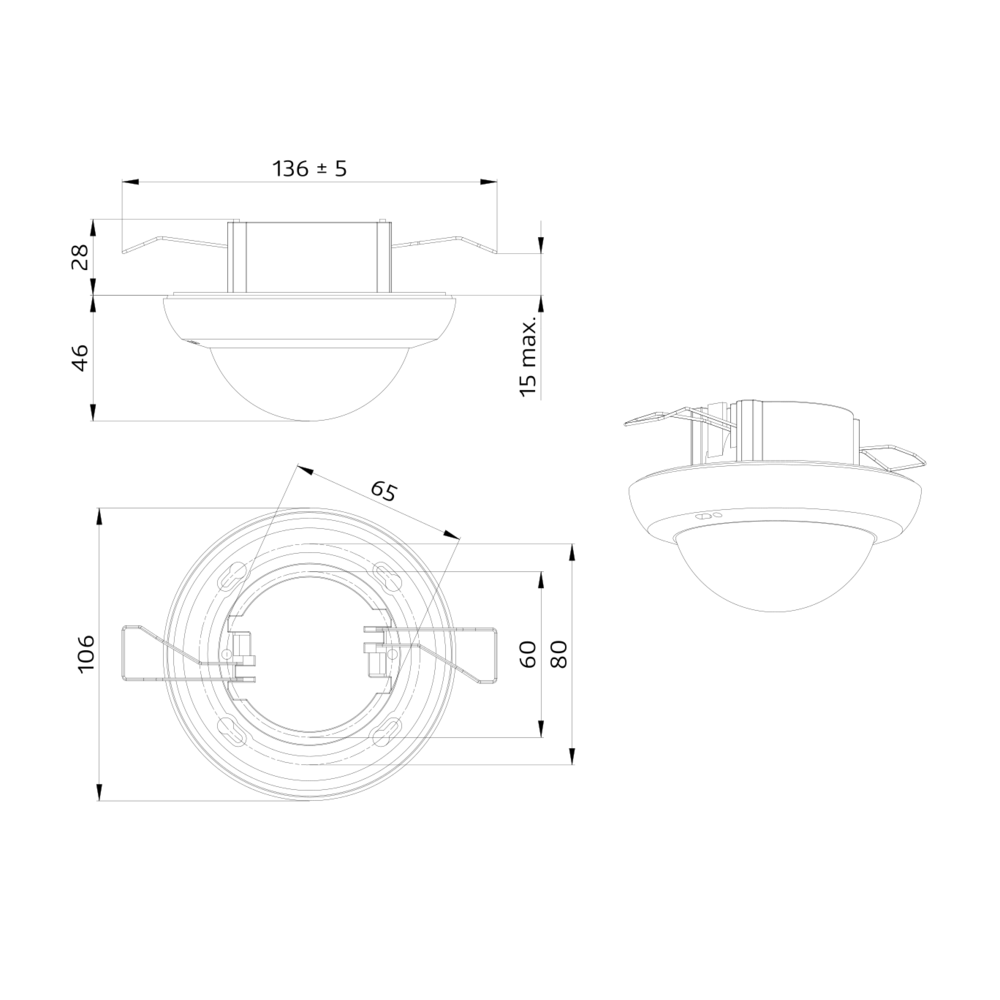

| Abmessungen | Ø 106 x 68 mm | Ø 106 x 68 mm | |
| Parametrierung | über DALI-Bus per Applikation, welche DALI-Multisensoren nach IEC62386 Teile 101,103,303 und 304 unterstützt | über DALI-Bus per Applikation, welche DALI-Multisensoren nach IEC62386 Teile 101,103,303 und 304 unterstützt | |
| Stromaufnahme | 7 mA | 7 mA | |
| Einschwingzeit | 200 ms | 200 ms | |
| Erfassungsbereich | horizontal 360° (Deckenmontage) (93743) | horizontal 360° (Deckenmontage) | horizontal 360° (Deckenmontage) |
| Reichweite | max. Ø 40 m quer max. Ø 20 m frontal (93743) |
max. Ø 24 m quer max. Ø 8 m frontal max. Ø 6.4 m sitzende Tätigkeit |
max. Ø 40 m quer max. Ø 20 m frontal |
| Überwachte Fläche bei tangentialer Bewegung | 250 m² / 2.5 m Montagehöhe (93743) | 450 m² / 2.5 m Montagehöhe | 250 m² / 2.5 m Montagehöhe |
| Montagehöhe min./max./empfohlen | 2.4 m / 2.6 m / 2.5 m (93743) | 2 m / 10 m / 2.5 m | 2.4 m / 2.6 m / 2.5 m |
| Schutzart/-klasse | IP20 / Klasse II | IP20 / Klasse II | |
| Stoßfestigkeitsgrad | IK04 | IK04 | IK04 |
| Lichtmessung | 0 - 4095 Lux, Mischlichtmessung | 0 - 4095 Lux, Mischlichtmessung | |
| Umgebungstemperatur | -25 °C bis +55 °C | -25 °C bis +55 °C | |
| Gehäuse | Polycarbonat, UV-beständig | Polycarbonat, UV-beständig | Polycarbonat, UV-beständig |
| Farbe | schwarz matt, ähnlich RAL9005 (93743) | weiß matt, ähnlich RAL9010 | schwarz matt, ähnlich RAL9005 |
Reichweitenstarker DALI-2 Multisensor (Input Device)
DALI-2 zertifiziertes Produkt
Versorgungsspannung über DALI-Bus
Separate und leistungsstarke Lokalisierungs-LED für eine schnelle und sichere Inbetriebnahme
DALI Multimaster Technologie gemäß IEC 62386 Teil 103
Instanz 0 stellt Informationen bezüglich Raumbelegung und Bewegungserkennung gemäß IEC 62386 Teil 303 am DALI-Bus bereit
Instanz 1 stellt LUX Werte gemäß IEC 62386 Teil 304 am DALI-Bus bereit
Parametrierung ist über einen erforderlichen Multimaster-Applikations-Controller eines beliebigen Herstellers möglich. Dieser Controller muss IEC 62386 Teile 101/103/303/304 unterstützen.
Mischlichtmessung mittels innen- und außenliegendem Lichtsensor
Für Deckeneinbaumontage und Unterputzmontage geeignet
Zubehör für Aufputzmontage optional erhältlich
Erfassungsbereich kann durch Abdecklamellen eingeschränkt werden
Individuelle Empfindlichkeitsanpassung pro PIR-Sensor
Status-LEDs aktivierbar/deaktivierbar
