24 m
Auslaufartikel
Details B.E.G. Brück Electronic GmbH

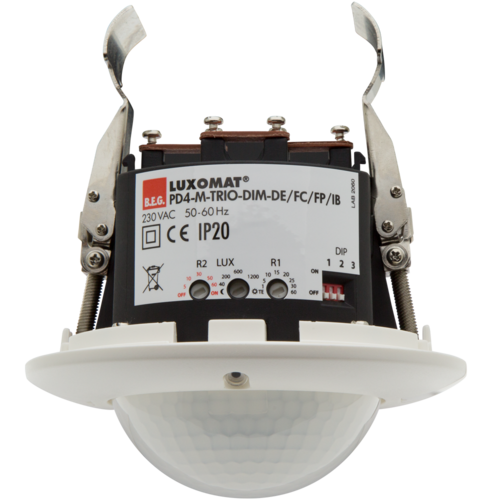

Art.Nr. 92735 EAN: 4007529927357 PD4-M-TRIO-DIM-DE

  • Spannung: 110 – 240 V AC 50 / 60 Hz
  • Abmessungen: DE= Ø 117 x 100 mm
  • Typische Leistungsaufnahme: ca. 0.6 W

287,72 € UVP, je Stück. exkl. MwSt.

  • Eigenschaften
  • Beschreibung
  • Zubehör
  • Downloads
Bezeichnung Wert
Spannung 110 – 240 V AC 50 / 60 Hz
Abmessungen DE= Ø 117 x 100 mm
Typische Leistungsaufnahme ca. 0.6 W
Erfassungsbereich horizontal 360° (Deckenmontage)
Reichweite max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6.4 m sitzende Tätigkeit
Überwachte Fläche bei tangentialer Bewegung 450 m² / 2.5 m Montagehöhe
Montagehöhe min./max./empfohlen 2 m / 10 m / 2.5 m
Schutzart/-klasse DE= IP20 / Klasse II
Stoßfestigkeitsgrad IK04
Umgebungstemperatur -25 °C bis +50 °C
Gehäuse Polycarbonat, UV-beständig
Farbe weiß matt, ähnlich RAL9010
Kanal 1 und Kanal 2 (Lichtsteuerung)
Schaltleistung 3000 W, cos φ = 1
1500 VA, cos φ = 0.5
300 W LED
max. Einschaltspitzenstrom Ip (20 ms) = 165 A
max. Einschaltspitzenstrom Ip (200 µs) = 800 A
Kontaktart 1x µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt
DIM-Ausgang 2 Dimmausgänge 1-10 V DC, bis zu 25 EVG je Kanal
Orientierungslicht 20 % / OFF / ∞
Function Kanal 3 (Geräte- oder Lichtsteuerung potentialfrei)
Schaltleistung 3000 W, cos φ = 1
1500 VA, cos φ = 0.5
300 W LED
max. Einschaltspitzenstrom Ip (20ms) = 165 A, (200 µs) = 800 A
Kontaktart 1x µ-Kontakt, potentialfreier Schließer/NO mit vorlaufendem Wolfram-Kontakt
Kanal 1 bis Kanal 3
Nachlaufzeit 1 min – 60 min
Helligkeitssollwert 10 – 2000 Lux
Lichtmessung Mischlichtmessung

Präsenzmelder für zwei separate Lichtgruppen zur tageslichtabhängigen Beleuchtungsregelung

Ein potentialfreier Schaltkanal zur Geräte- (HKL) oder Lichtsteuerung

Ein gemeinsamer Erfassungsbereich

Zwei unabhängige, bewegliche Lichtfühler

Manuelles Schalten und Dimmen über Taster möglich

Orientierungslichtfunktion

Relais mit Wolfram-Vorlaufkontakt, optimiert für LED-Lasten

Ausführung als Master-Gerät

Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich

Zwei 1-10 V-Schnittstellen zur Ansteuerung dimmbarer EVG

Weitere Funktionen über optionale Fernbedienung einstellbar

Vermeidung von Standbyverlusten der Beleuchtungsanlage nach EnEV DIN V 18599-4

Einsatzbeispiele:
Großraumbüros, Konferenzräume, Klassenräume/Seminarräume

Details B.E.G. Brück Electronic GmbH
Art.Nr. 10880

RC-Loeschglied

  • Spannung: 230 V AC ±10%
  • Abmessungen: 38 x 12 x 26 mm
Gehe zum Produkt
Details B.E.G. Brück Electronic GmbH
Art.Nr. 10882

Mini-RC-Loeschglied

  • Spannung: 230 V AC ±10%
  • Abmessungen: 50 x 23 x 8 mm
Gehe zum Produkt
Details B.E.G. Brück Electronic GmbH
Art.Nr. 92097

IR-PD4-TRIO

  • Abmessungen: 80 x 60 x 8 mm
Gehe zum Produkt
Details B.E.G. Brück Electronic GmbH
Art.Nr. 92199

Ballschutzkorb BSK (Ø 200 x 90 mm)

  • Abmessungen: Ø 200 x 90 mm
Gehe zum Produkt
Details B.E.G. Brück Electronic GmbH
Art.Nr. 92386

Sockel IP54 PD4-TRIO-AP

Gehe zum Produkt
Details B.E.G. Brück Electronic GmbH
Art.Nr. 92467

Ballschutzkorb BSK (Ø 164 x 143 mm)

  • Abmessungen: Ø 164 x 143 mm
Gehe zum Produkt
Details B.E.G. Brück Electronic GmbH
Art.Nr. 93067

BLE-IR-Adapter

  • Abmessungen: 40 x 55 x 103 mm
Gehe zum Produkt
ausschreibungstext Download
Ausschreibungstext 92735 Download
Bedienungsanleitung Download
