| Bezeichnung | Wert |
|---|---|
| Spannung: | 110 – 240 V AC 50 / 60 Hz |

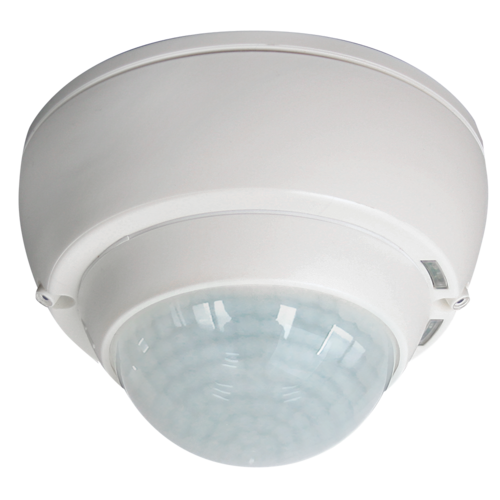

| Abmessungen: | AP= Ø 124 x 85 mm |
| Typische Leistungsaufnahme: | ca. 0.6 W |
| Erfassungsbereich: | horizontal 360° (Deckenmontage) |
| Reichweite: | max. Ø 24 m quer max. Ø 8 m frontal max. Ø 6.4 m sitzende Tätigkeit |
| Überwachte Fläche bei tangentialer Bewegung: | 450 m² / 2.5 m Montagehöhe |
| Montagehöhe min./max./empfohlen: | 2 m / 10 m / 2.5 m |
| Schutzart/-klasse: | AP= IP20 / Klasse II |
| Stoßfestigkeitsgrad: | IK04 |
| Umgebungstemperatur: | -25 °C bis +50 °C |
| Gehäuse: | Polycarbonat, UV-beständig |
| Farbe: | weiß matt, ähnlich RAL9010 |
| : | Kanal 1 und Kanal 2 (Lichtsteuerung) |
| Schaltleistung: | 3000 W, cos φ = 1 1500 VA, cos φ = 0.5 300 W LED max. Einschaltspitzenstrom Ip (20 ms) = 165 A max. Einschaltspitzenstrom Ip (200 µs) = 800 A |
| Kontaktart: | 1x µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt |
| DIM-Ausgang: | 2 Dimmausgänge 1-10 V DC, bis zu 25 EVG je Kanal |
| Orientierungslicht: | 20 % / OFF / ∞ |
| Function: | Kanal 3 (Geräte- oder Lichtsteuerung potentialfrei) |
| Schaltleistung: | 3000 W, cos φ = 1 1500 VA, cos φ = 0.5 300 W LED max. Einschaltspitzenstrom Ip (20ms) = 165 A, (200 µs) = 800 A |
| Kontaktart: | 1x µ-Kontakt, potentialfreier Schließer/NO mit vorlaufendem Wolfram-Kontakt |
| : | Kanal 1 bis Kanal 3 |
| Nachlaufzeit: | 1 min – 60 min |
| Helligkeitssollwert: | 10 – 2000 Lux |
| Lichtmessung: | Mischlichtmessung |
Präsenzmelder für zwei separate Lichtgruppen zur tageslichtabhängigen Beleuchtungsregelung
Ein potentialfreier Schaltkanal zur Geräte- (HKL) oder Lichtsteuerung
Ein gemeinsamer Erfassungsbereich
Zwei unabhängige, bewegliche Lichtfühler
Manuelles Schalten und Dimmen über Taster möglich
Orientierungslichtfunktion
Relais mit Wolfram-Vorlaufkontakt, optimiert für LED-Lasten
Ausführung als Master-Gerät
Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich
Zwei 1-10 V-Schnittstellen zur Ansteuerung dimmbarer EVG

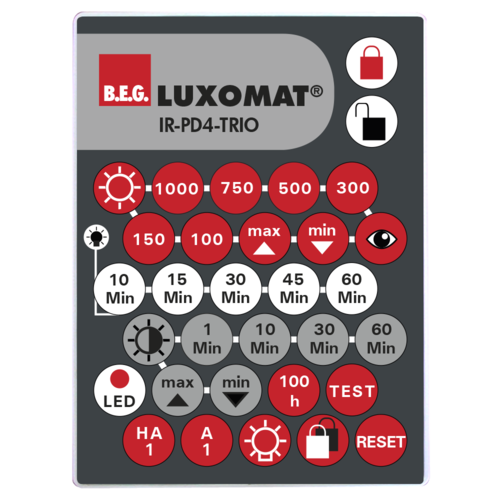

Weitere Funktionen über optionale Fernbedienung einstellbar
Vermeidung von Standbyverlusten der Beleuchtungsanlage nach EnEV DIN V 18599-4
Einsatzbeispiele:
Großraumbüros, Konferenzräume, Klassenräume/Seminarräume
