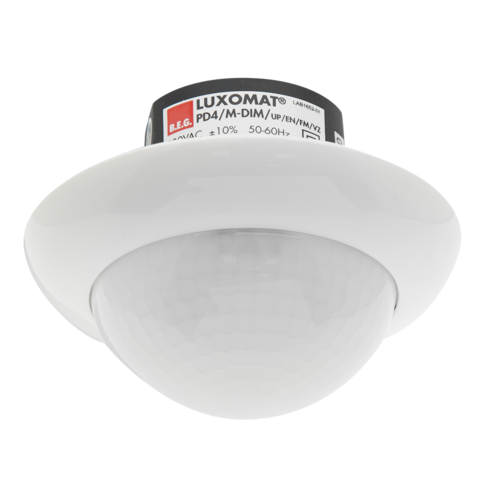

Art.Nr. 92248 EAN: 4007529922482 PD4-M-DIM-UP

  • Spannung: 110 – 240 V AC 50 / 60 Hz
  • Abmessungen: UP= Ø 97 x 84 mm
  • Typische Leistungsaufnahme: ca. 0.5 W

223,66 € UVP, je Stück. exkl. MwSt.

Bezeichnung Wert
Spannung: 110 – 240 V AC 50 / 60 Hz

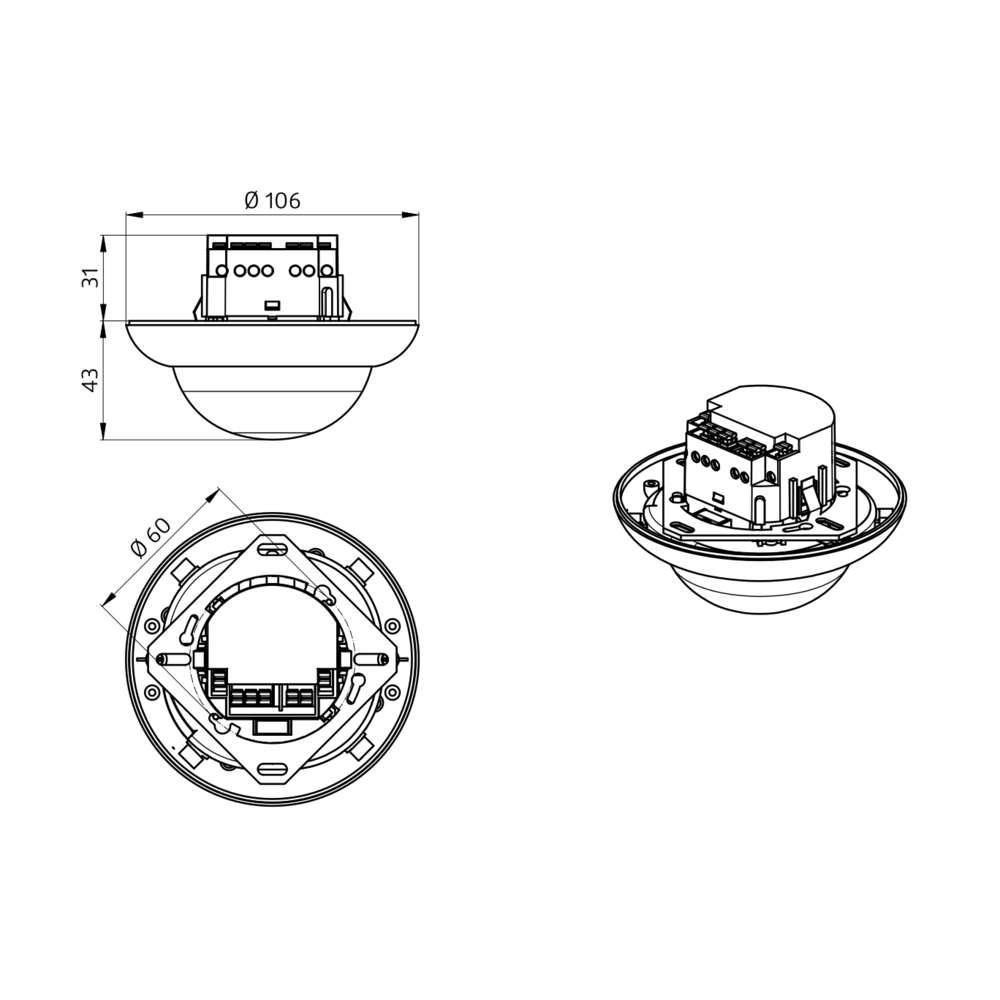

Abmessungen: UP= Ø 97 x 84 mm
Typische Leistungsaufnahme: ca. 0.5 W
Erfassungsbereich: horizontal 360° (Deckenmontage)
Reichweite: max. Ø 24 m quer
max. Ø 8 m frontal
max. Ø 6.4 m sitzende Tätigkeit
Überwachte Fläche bei tangentialer Bewegung: 450 m² / 2.5 m Montagehöhe
Montagehöhe min./max./empfohlen: 2 m / 10 m / 2.5 m
Schutzart/-klasse: UP= IP20 / Klasse II
Stoßfestigkeitsgrad: IK04
Umgebungstemperatur: -25 °C bis +50 °C
Gehäuse: Polycarbonat, UV-beständig
Farbe: weiß matt, ähnlich RAL9010
: Kanal 1 (Lichtsteuerung)
Schaltleistung: 2300 W, cos φ = 1
1150 VA, cos φ = 0.5
300 W LED
max. Einschaltspitzenstrom Ip (20 ms) = 165 A
max. Einschaltspitzenstrom Ip (200 µs) = 800 A
Kontaktart: 1x µ-Kontakt, Schließer/NO mit vorlaufendem Wolfram-Kontakt
DIM-Ausgang: 1-10 V DC, bis zu 50 EVG
Nachlaufzeit: 1 min – 30 min
Helligkeitssollwert: 10 – 2000 Lux
Lichtmessung: Mischlichtmessung

Präsenzmelder mit großer Reichweite zur tageslichtabhängigen Beleuchtungsregelung

1 – 10 V-Schnittstelle zur Ansteuerung analoger, dimmbarer EVG

Orientierungslichtfunktion

Zusätzlicher Schaltkanal für folgende Funktion:
Cut-Off (vollständige EVG-Abschaltung zur Vermeidung von Standbyverlusten)

Manuelles Schalten und Dimmen über Taster möglich

Ausführung als Master-Gerät

Erweiterung des Erfassungsbereiches mit Slave-Geräten möglich

Weitere Funktionen über optionale Fernbedienung einstellbar

Relais mit Wolfram-Vorlaufkontakt, optimiert für LED-Lasten

Vermeidung von Standbyverlusten der Beleuchtungsanlage nach EnEV DIN V 18599-4

Einsatzbeispiele:
Großraumbüros, Konferenzräume, Klassenräume/Seminarräume, Eingangsbereiche, Flure/Korridore, Sporthallen/Lagerhallen
