Bürogebäude – Kommunikation zwischen DALI, KNX und BacNet

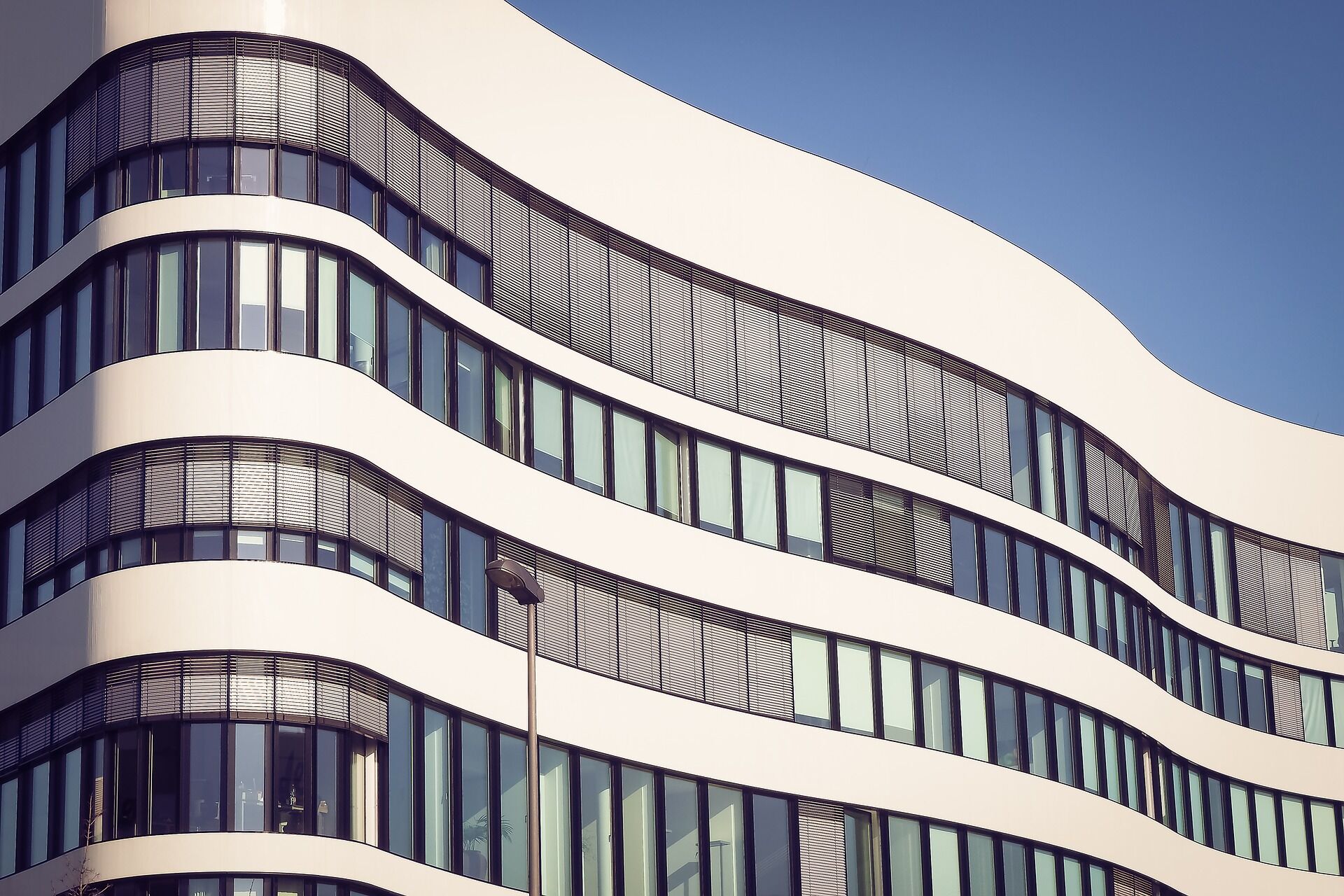

Der Bauherr eines 34.500 m² großen Bürogebäude hat sich mit folgenden Vorgaben für sein 8-geschößige Gebäude an uns gewendet: Die Beleuchtung soll über DALI gesteuert werden bei dem auch ein Fernzugriff sowie eine Visualisierung möglich ist. Die HKL-Steuerung eines namenhaften Herstellers soll präsenzabhängig gesteuert werden. Diese soll über BacNet mit der DALI-Anlage kommunizieren. Zusätzlich will der Investor ein allgemeines Steuerungs- und Überwachungssystem einsetzen, welches über MQTT kommuniziert und dadurch u. a. eine Raumbuchung ermöglicht. In den Konferenz- und Schulungsräumen soll ein Raum-Control-Tablet integriert werden, mit dem Szenen aufgerufen werden können, Lichtgruppen gesteuert und auch ein ECO-Modus aufgerufen werden kann.
Angepasste Lichtverhältnisse für alle Bedürfnisse

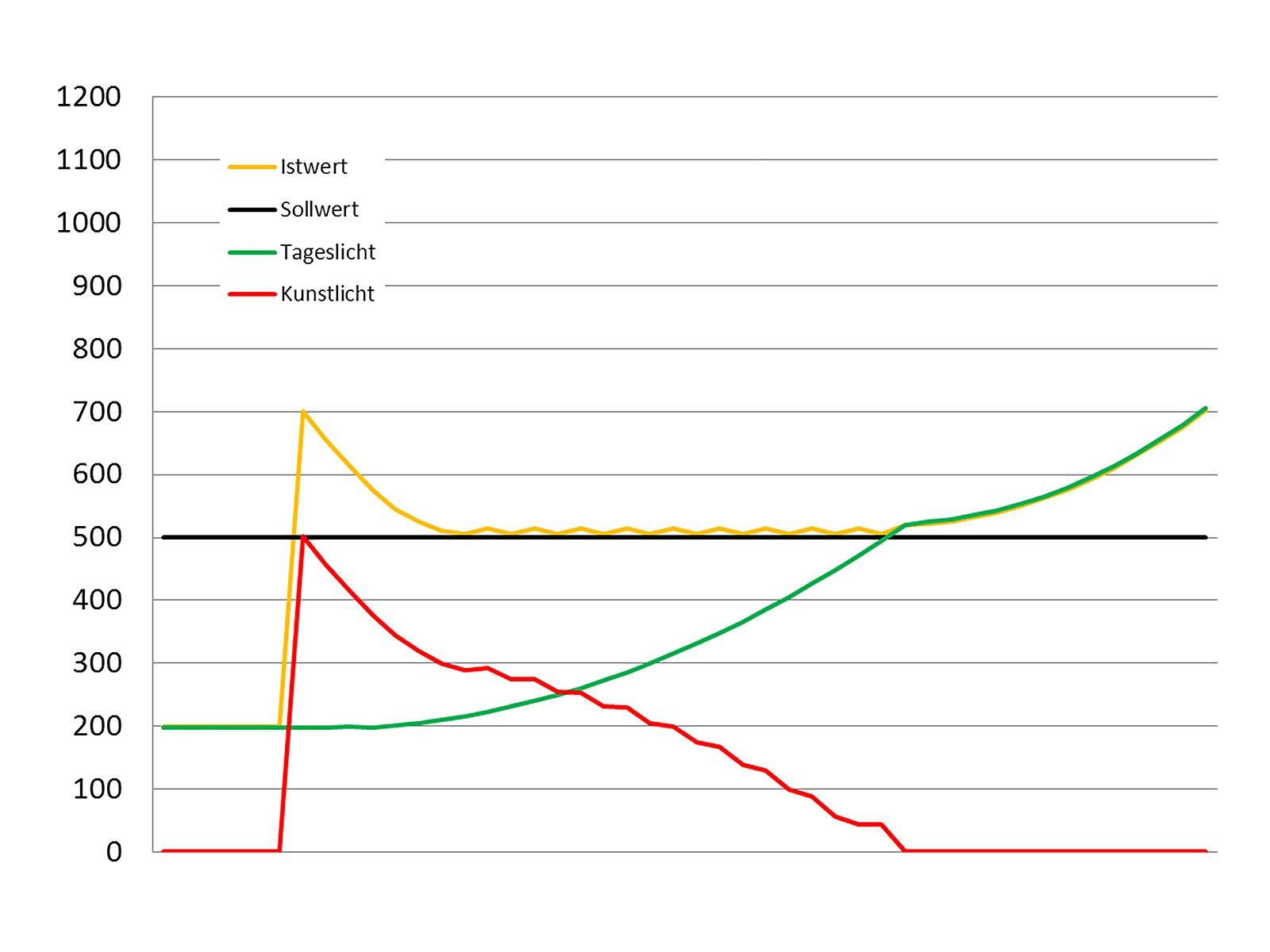

In den Konferenzräumen sollen bis zu 16 Szenen realisiert werden (z. B. Kino, Präsentation, Video-Konferenz, Relax), welche automatisch die Lichtintensität und die Jalousieposition steuern. Dadurch erhält der Nutzer immer für seine Bedürfnisse angepasste Lichtverhältnisse und hat z. B. bei einer Präsentation keine Blendungen auf dem Bildschirm, aber die Zuhörer genug Licht um sich Notizen zu machen. Unabhängig davon soll auch jede Lichtgruppe manuell gesteuert werden, falls die voreingestellte Szene doch nicht ganz den Anforderungen des Nutzers entspricht oder auch keine Szene dafür vorgesehen war. Weiterhin wird Energie eingespart, wenn die Räume nicht genutzt werden, da die Leuchten ausschalten, wenn der Präsenzmelder keine Bewegung mehr erkennt. Im Eco-Modus startet die tageslichtabhängige Regelung für optimale Lichtverhältnisse. Das heißt es wird nur so viel künstliches Licht zugeschaltet wie benötigt wird, um den gewünschten Helligkeitswert zu erhalten. Verändert sich der Anteil des natürlichen Lichtes, ändert sich auch automatisch der Anteil des künstlichen Lichtes. Damit kann zusätzlich zur präsenzabhängigen Steuerung Energie eingespart werden.
Variabilität und Flexibilität garantiert

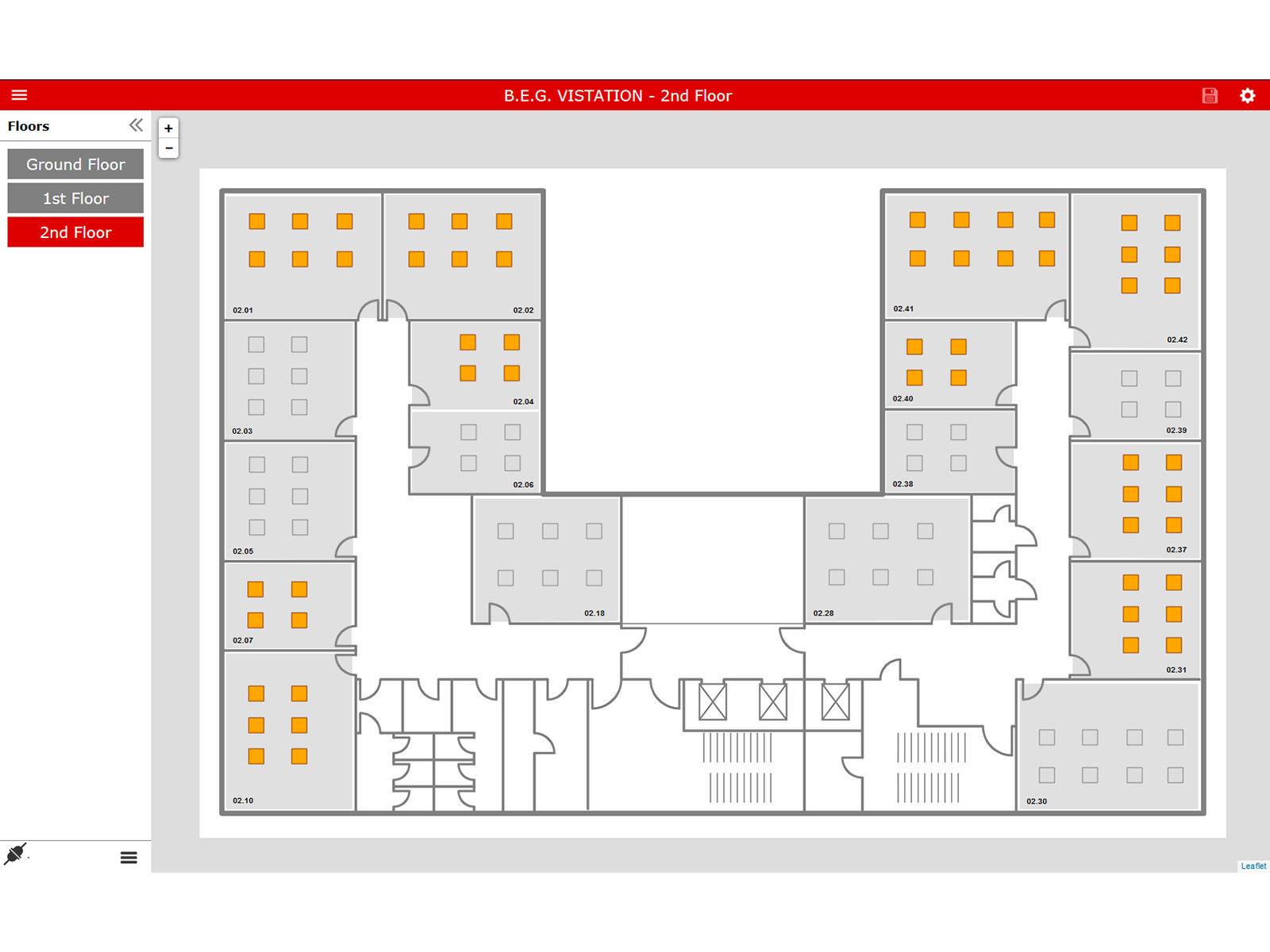

Zudem soll es einen Tag-Modus und Nacht-Modus (Kalenderfunktion) geben. Im Nacht-Modus können z.B. aus optischen oder sicherheitsbedingten Gründen bestimmte Bereiche beleuchtet werden. Beliebt ist dabei, den Eingangsbereich oder auch das Treppenhaus nachts dauerhaft gedimmt zu beleuchten. Durch eine RGB-Steuerung können so auch optisch interessante Akzente gesetzt werden. Neben einer großen Gebäudevisualisierung ist auch eine etwas kleiner Visualisierung gewünscht bei der der technische Hausdienst z. B. den Lampenstatus abfragen oder auch sehen kann, ob ein Raum gerade besetzt ist, um beispielsweise Wartungen durchzuführen.
Außerdem soll das Raum-Control-Tablet auch weitere Funktionen enthalten, wie z. B. Buchungsassistent, Luftwerte (Indoor und Outdoor), Wettervorhersage, Temperatur, Lüftergeschwindigkeit, Licht und Beschattung. Dort wo keine Raum-Control-Tablets zum Tragen kommen, sollen Taster integriert werden zum ein- und ausschalten und zum Hoch- und Runterdimmen der Beleuchtung.

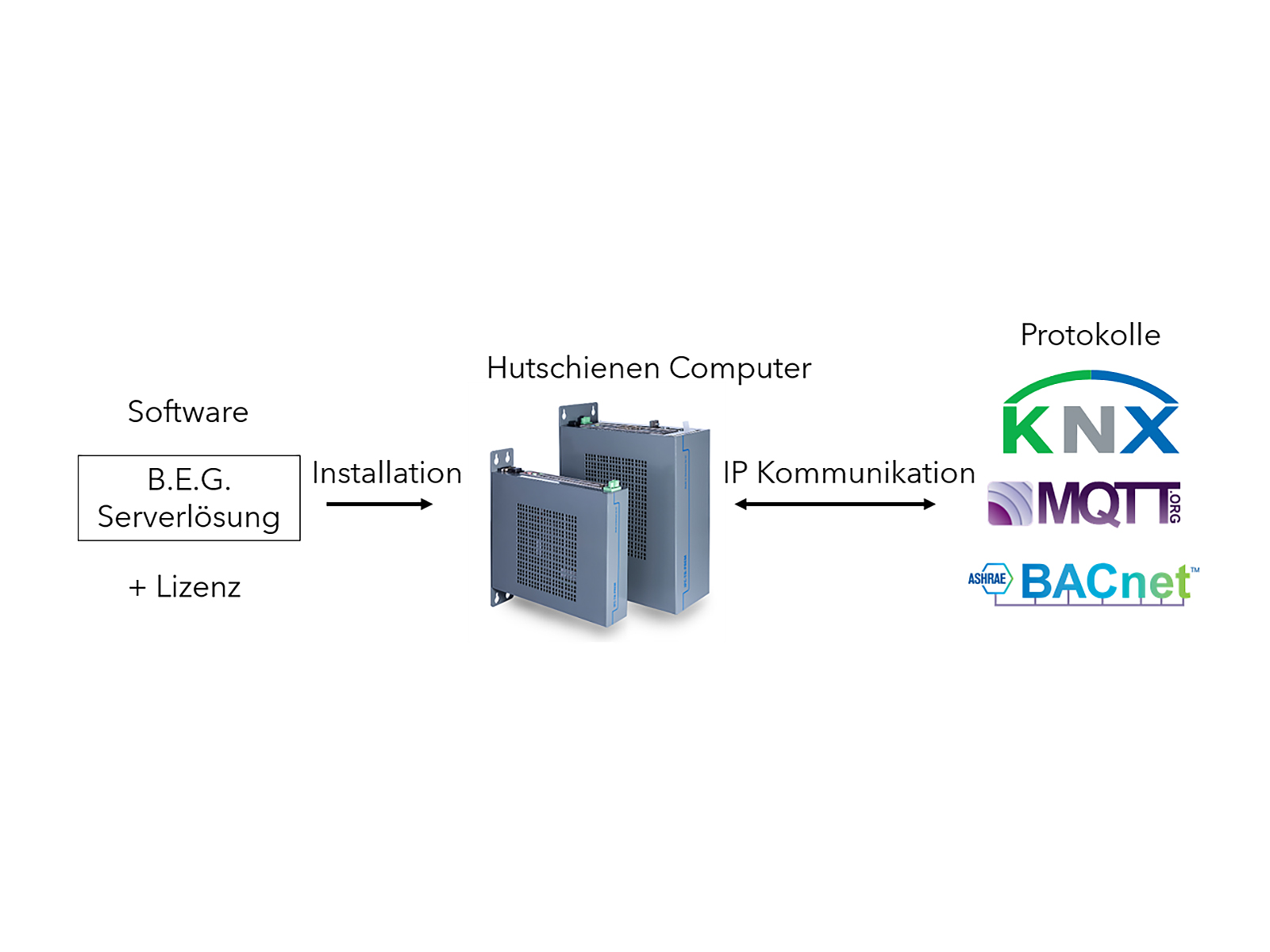

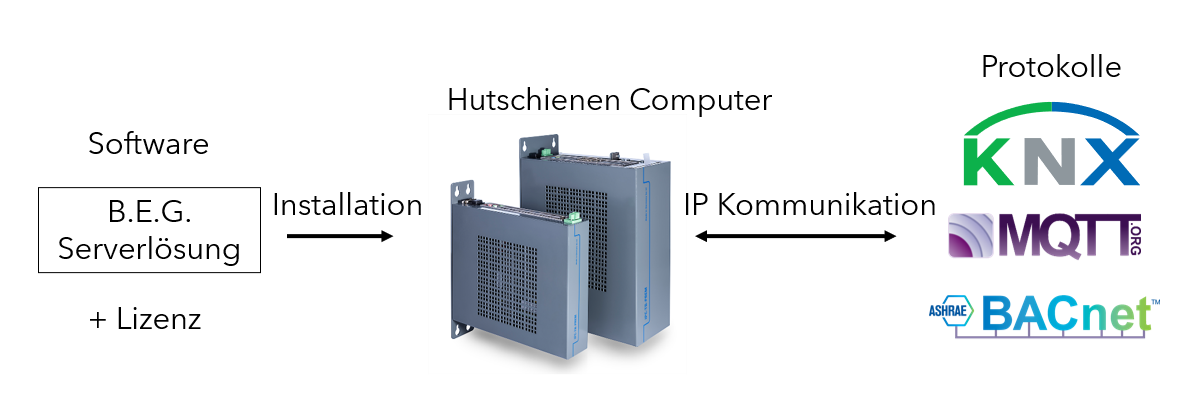

In diesem Gebäude ist ein Zusammenspiel mehrerer Fabrikate und Protokolle nötig. Wir als Präsenzmelder- und Gebäudeautomatisierungs-Experten haben eine Lösung gefunden, dies mit Hilfe einer von B.E.G. geplanten und umgesetzten Server-Applikation in Verbindung mit unseren KNX- und DALI-Link Geräten zu realisieren. Die Serverlösung hat ein Multiprotokollgateway, welches es ermöglicht mehrere Protokolltypen miteinander zu kombinieren. Damit ermöglicht der Server nicht nur einen kompletten Überblick über verschiedene Gebäude, sondern auch über mehrere Liegenschaften. Die Server-Lizenzen sind variabel und können genau an die Kundenbedürfnisse angepasst werden.
Mehr als 1500 verbaute B.E.G.-Komponenten
Um eine Kommunikation über KNX mit unseren DALI-Link Sensoren (Lux-Wert und Bewegungssignale) herzustellen, werden unsere DALI-Gateways DA64/230/KNX-REG genutzt. Die Taster Schnittstellen für die Räume ohne Raum-Control Tablets und die Jalousie Aktoren werden als KNX-Geräte angeboten. Zum Betrieb der KNX-Anlage werden zusätzlich die Systemgeräte wie Spannungsversorgungen, USB-Interfaces sowie KNX IP-Router/Linienkoppler, welche auch aus dem Hause B.E.G. stammen, verbaut.
Konkret kommen damit mehr als 1000 Präsenzmelder PD11-DALI-Link, 371 Präsenzmelder PD4N-DALI-Link, 200 Dali-Gateway DA64/230/KNX-REG, 350 Taster Schnittstellen PBM-KNX-DX-4W, 15 USB-Schnittstelle USB-IF/KNX-REG, 22 Spannungs-versorgungen PSN-230/640/30/KNX-REG, 22 KNX IP-Router sowie 20 Jalousie Aktoren SBA4/230/10/KNX zum Tragen. Außerdem wird neben der Server Visualisierung eine „kleine“ KNX-Visualisierung für das Betreiberpersonal integriert, um z.B. den Lampenstatus über einen Computer oder Tablet zu verfolgen.
Rundum-Service von B.E.G.
B.E.G. Brück Electronic GmbH bietet neben den Produkten, wenn vom Kunden gewünscht, auch die Systemintegration an. Dabei werden die Planung und Erstellung der Topologie, die Gruppenadressierung sowie die Programmierung und Inbetriebnahme der KNX-Anlage und der Serverlösung übernommen. Denn für uns von B.E.G. endet eine exzellente Projektbetreuung nicht mit dem Bau Ihres Objektes und mit der Bereitstellung der Produkte, wir schätzen nachhaltige Kundenbeziehungen und möchten deswegen mehr bieten. Wir stehen Ihnen nicht nur bei der Planung und Umsetzung mit unserer Expertise beratend zur Seite, sondern haben für Sie ein umfangreiches Serviceangebot entwickelt. Unser zuverlässiger Support beantwortet technische Fragen jeder Art schnell und unkompliziert am Telefon (+49 2266 90121 0). Auch können Sie sich jederzeit per Kontaktformular an das Supportteam wenden.
Die komplette detaillierte Projektbeschreibung finden Sie hier.
